甲醇精馏塔四塔协同的工艺流程是如何的?
发布时间 : 2023-07-12 浏览量 : 185

粗甲醇经预热后,送至预精馏塔中,塔顶气相采出粗甲醇中残留的溶解气体以及二甲醚为代表的低沸物,塔釜甲醇经加压后送入加压精馏塔。


预精馏塔为萃取塔,萃取水根据需要在塔顶、回流槽或萃取槽加入。碱液添加在预精馏塔粗甲醇进料中。


加压塔顶的甲醇气体经冷凝器/再沸器回收热量后被冷凝下来:一部分回流,一部分冷却后作为产品送往甲醇贮槽;加压塔釜液送至常压塔。常压塔顶气体经冷凝冷却后,一部分回流,另一部分作为产品送往精甲醇中间槽。正常生产时,常压塔塔釜废水送至磨煤系统,作为磨煤系统补充水。


常压塔中抽出一股物料送至汽提塔汽提,塔顶气相冷凝后,一部分回流至汽提塔,一部分作为产品采出。


甲醇油从汽提塔下部塔板上侧线采出,冷却后送入甲醇油贮槽。其组成主要为杂醇油、乙醇、水和甲醇,汽提塔塔底废水冷却后送至磨煤工序。

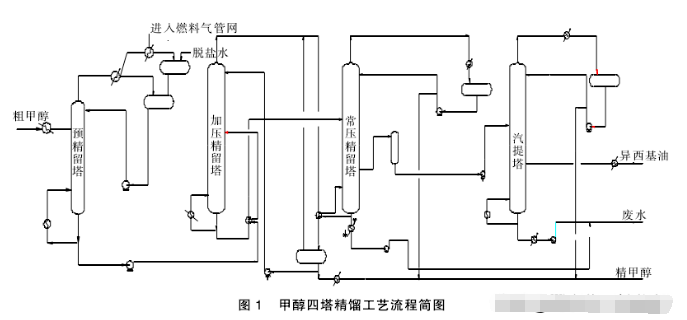

甲醇精馏塔四塔工艺流程简图见图 1

1


该套甲醇精馏塔的特点:加压塔与常压塔构成双效精馏流程,将加压塔塔顶蒸气的冷凝热,作为常压塔塔釜再沸器的加热源,这样既节省了加热蒸汽,又省却了冷却用水,使能量得以充分综合利用。
